Les Traits
La largeur des traits doit être identique d'une vue à l'autre, quelles que soient la vue ou l'échelle.
L'utilisation des différents traits suit une norme (NF E 04-520 ISO 128). On utilise globalement trois épaisseurs de trait : fort, moyen et fin.
Le trait peut être plein (ou continu), interrompu (ou discontinu : petit traits de même longueur) ou mixte (en alternance, trait long, trait court).
Le trait fort doit être parfaitement lisible. La largeur du trait fort doit être au moins le double de la largeur du trait moyen.
Pour le Dessin au porte mine, on utilise :
0.5mm pour les traits forts et moyen
0.3mm pour les traits fins

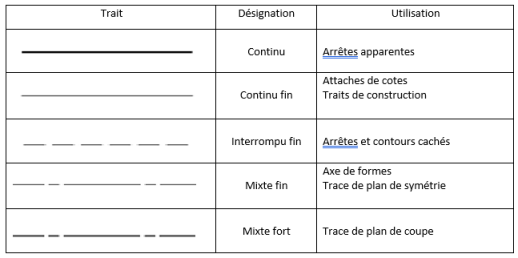

Les différents traits couramments utilisés.
