Les débits
Définition : Définition
Après avoir réalisé le dessin, le plan sur règle ou l'épure, on dresse d'après ceux-ci l'inventaire précis et méthodique des pièces composant l'ouvrage à exécuter. Cet inventaire s'appelle la feuille de débit.
Rôle de la feuille de débit
• permettre un débit rapide et ordonné,
• éviter les erreurs et les oublis,
• faciliter les opérations de traçage et corroyage,
• les cotes portées sur celle-ci sont les dimensions finies,
• situer les pièces d'un ouvrage.

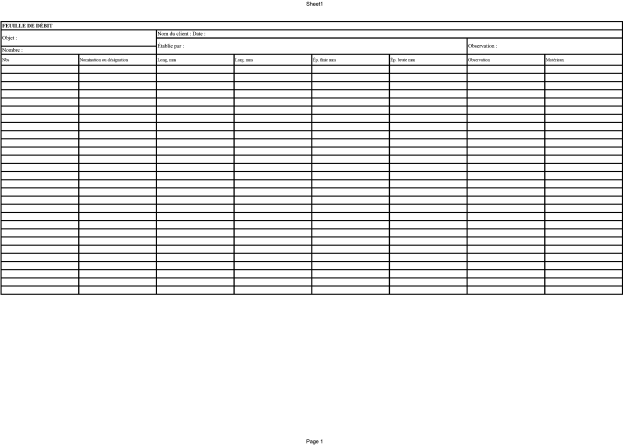

Exemple :
Complément : En général : Pour l'exemple ci-dessus.
NB = nombre de pièces à réaliser.
Désignation = nom de la pièce à réaliser avec son signe d'établissement.
Long. : longueur des pièces en millimètres.
Larg. = largeur des pièces en millimètres.
Ép. finie = épaisseur des pièces en millimètres.
Ép. brute = permet de connaître les épaisseurs commerciales des bois.
Observation : on utilise cette case pour noter les toupillages, les détails, etc. Matériaux = les essences de bois ainsi que les panneaux dérivés du bois.

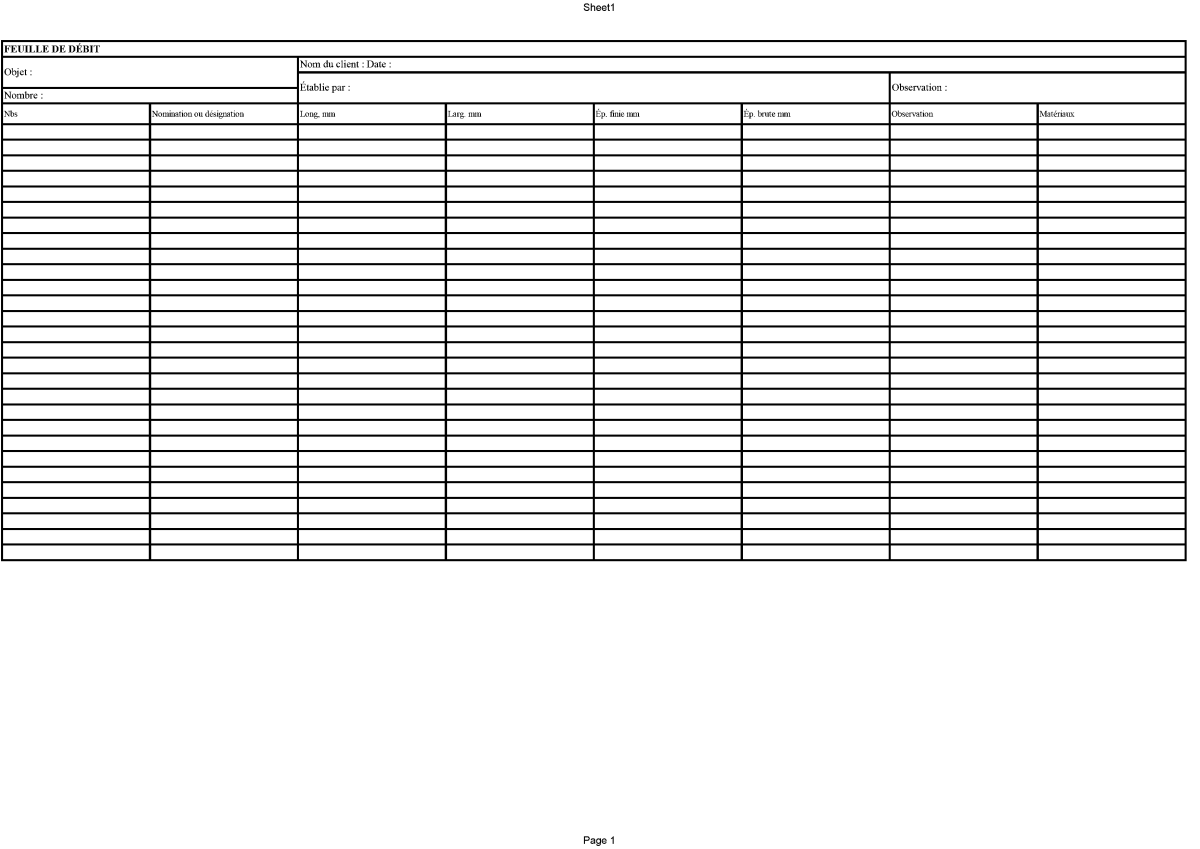

Exemple : Second exemple de fiche de débit.

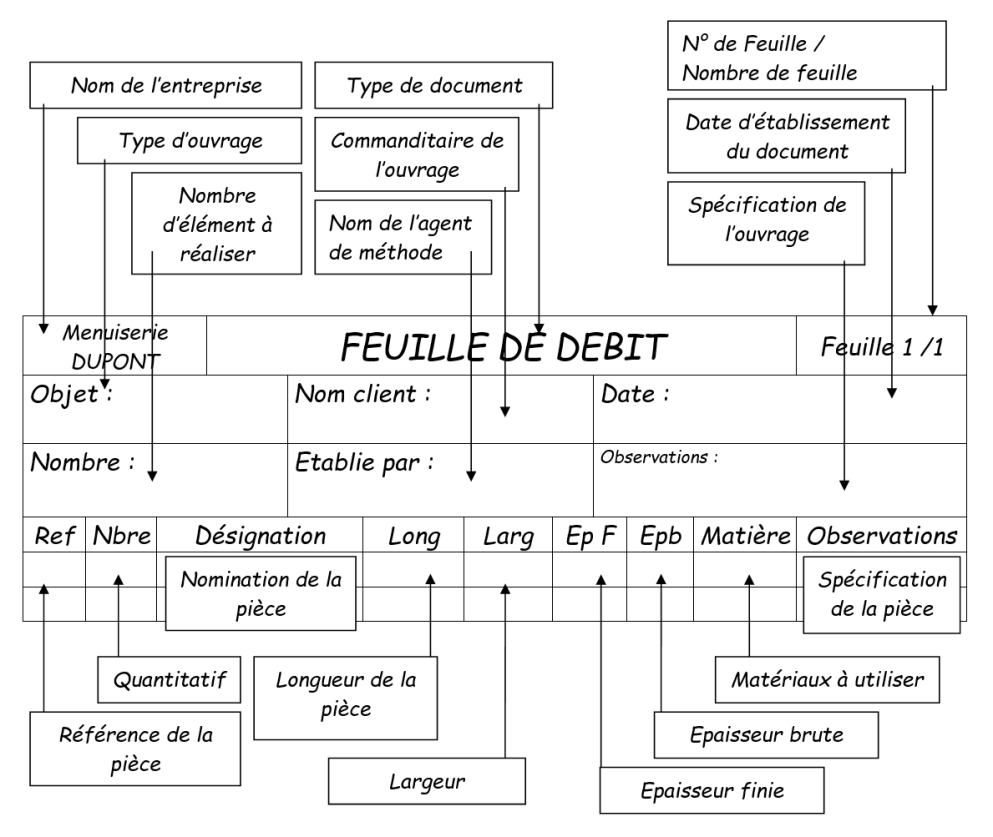

Fiche de débit avec sa légende (plus complète que la précédente)
