LA COTATION :
Elle s’exprime en général en mètre ou en centimètre (parfois les deux: au dessus de 1 mètre exprimer en mètre et en dessous en cm)

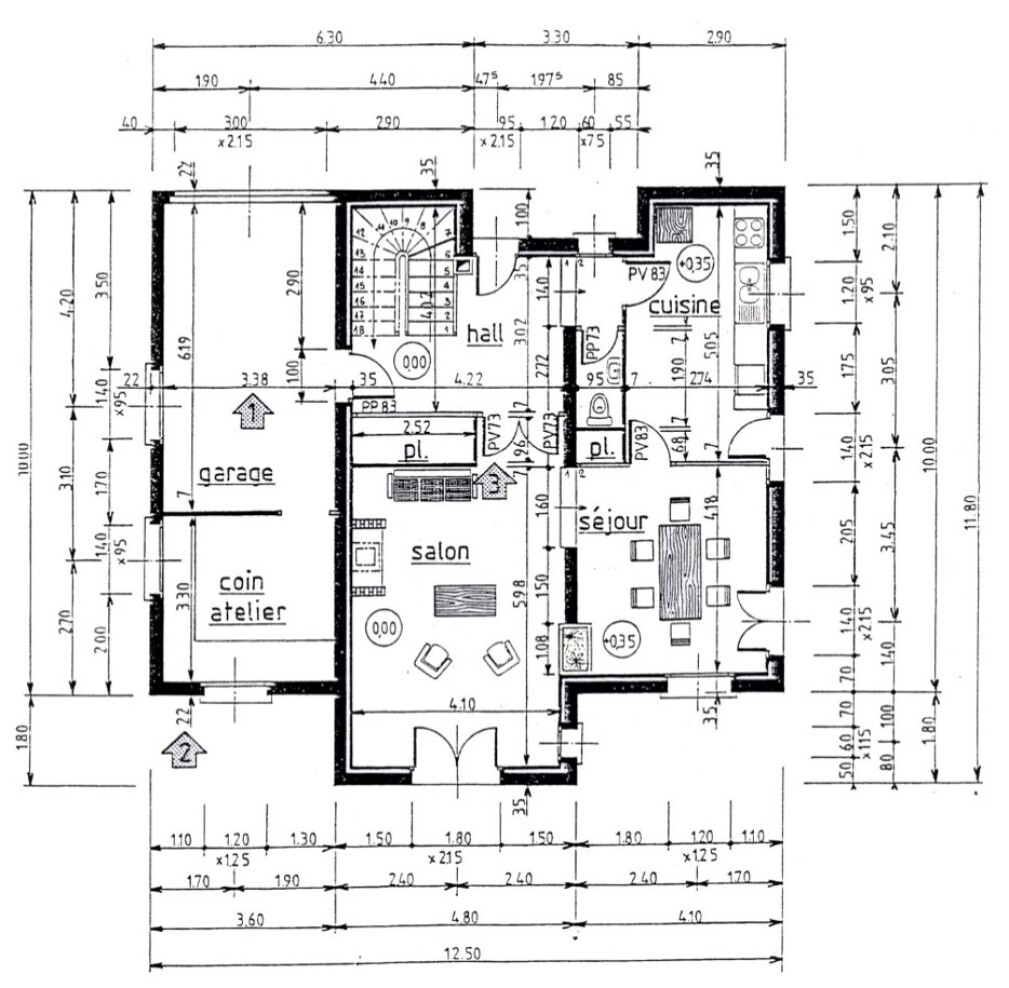

Les cotes.
On trouve :
Cotes intérieures.
Cotes cumulées

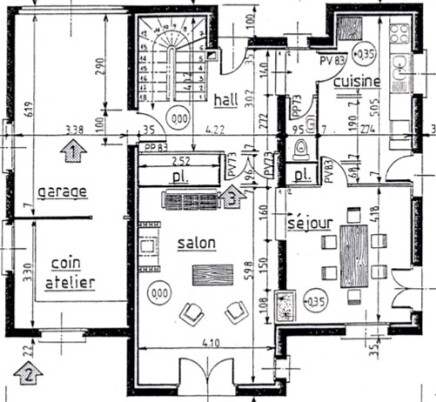

Cotes des baies (ouvertures) Hauteur par largeur

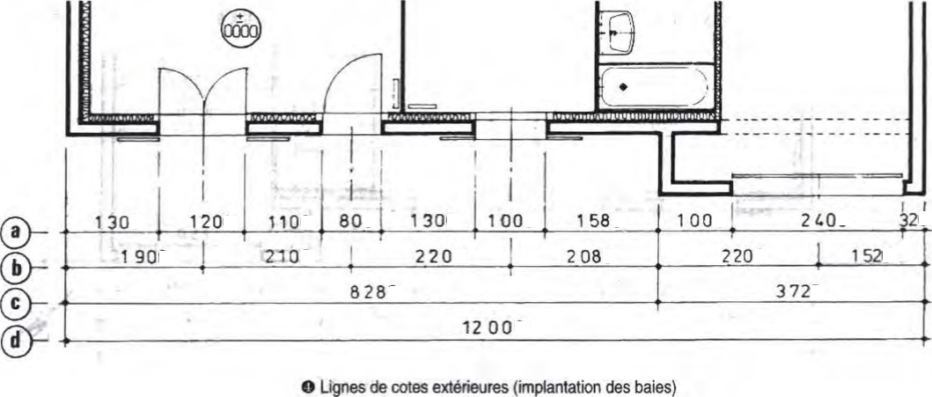

Cotes entraxes des baies (ouvertures)
Les cotes de niveau.
L’ unité utilisée pour les cotes de niveau est le Mètre
Définition :

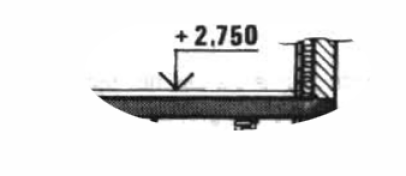

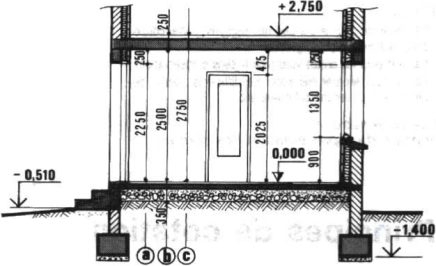

Il s’agit d’une cotation cumulée. Elles indiquent la hauteur de l’étage, du sous-sol, des combles ... par rapport à un niveau de référence qui en général est le niveau du rez-de-chaussée. Toutes les cotes situées au-dessus de l’origine sont affectées du signe « + », toutes celles situées au-dessous sont affectées du signe « - » .

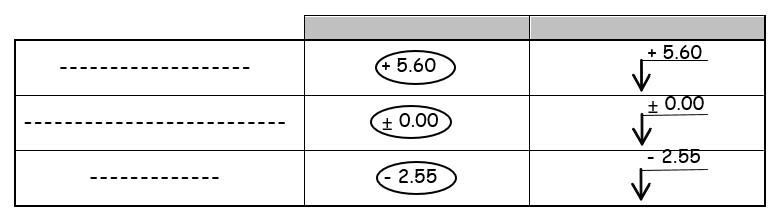

Représentation des cotes de niveaux :
Elles varient suivant leurs emplacements.
Emplacement du niveau de référence « 0 ». Très souvent situe le rez-de-chaussée.
Hauteur de l'étage.
La cote peu être négative.
Représentation : (Résumé)
Méthode : Pour la vue en plan et la coupe verticale :
Comble et étages
Référence , souvent le rez-de-chaussée
Sous-sol
Les cotes des nus des murs
Définition :
Les unités utilisées pour les cotes des nus sont le mètre(m) , le centimètre (cm) et le millimètre (mm).
Définition :

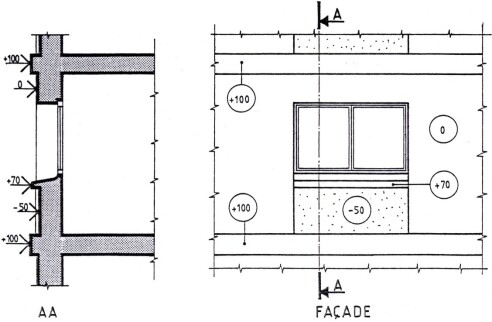

Elles indiquent la valeur des différents décrochements sur une façade ou un pignon par rapport à une origine nommée 0 . Elles sont positives si elles se situent vers l’extérieur de la construction et négatives dans le cas contraire.
