ORIENTATION GEOGRAPHIQUE - FACADES & PIGNONS :
Orientation Géographique :

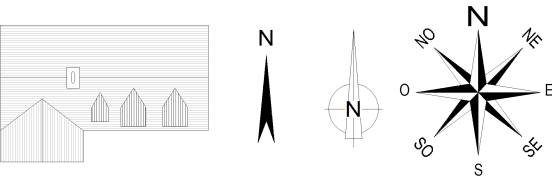

En dessin bâtiment, les plans ont une orientation géographique, elle permet de
situer la maison par rapport au NORD. Elle est représentée à l’aide de la rose des vents ou par une flèche analogue à celle d’une boussole.
Conseil :
-Méthode pour obtenir l’orientation : Tracer vers l’extérieur la perpendiculaire à la façade choisie et la reporter sur les 4 points cardinaux.
Façades et Pignons :
La représentation des vues extérieures d’une maison est représentée à l’aide de façades et de pignons.
Les façades :
Ceux sont les vues principales qui définissent la longueur et la hauteur de la maison.
Les pignons :
Ceux sont les façades particulières qui se terminent en pointe triangulaire pour définir la largeur et la hauteur de la maison.

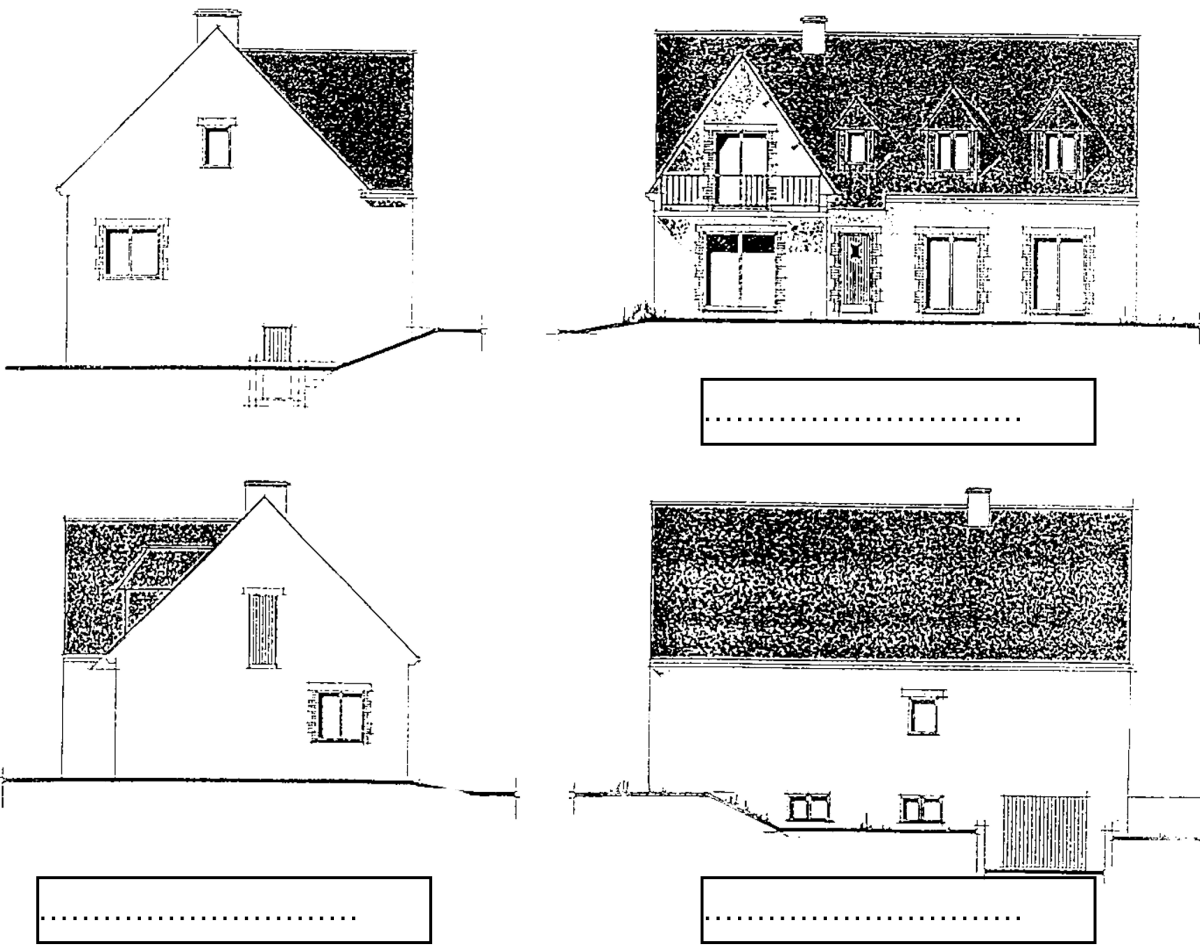

Exemple de façades et pignons :
Par rapport à la vue ci-dessus et le plan de masse de cette maison, retrouver l'orientation des façades.
Façade NORD
Façade SUD
Pignon EST
Pignon OUEST
Façades et pignons.
